產品簡介：

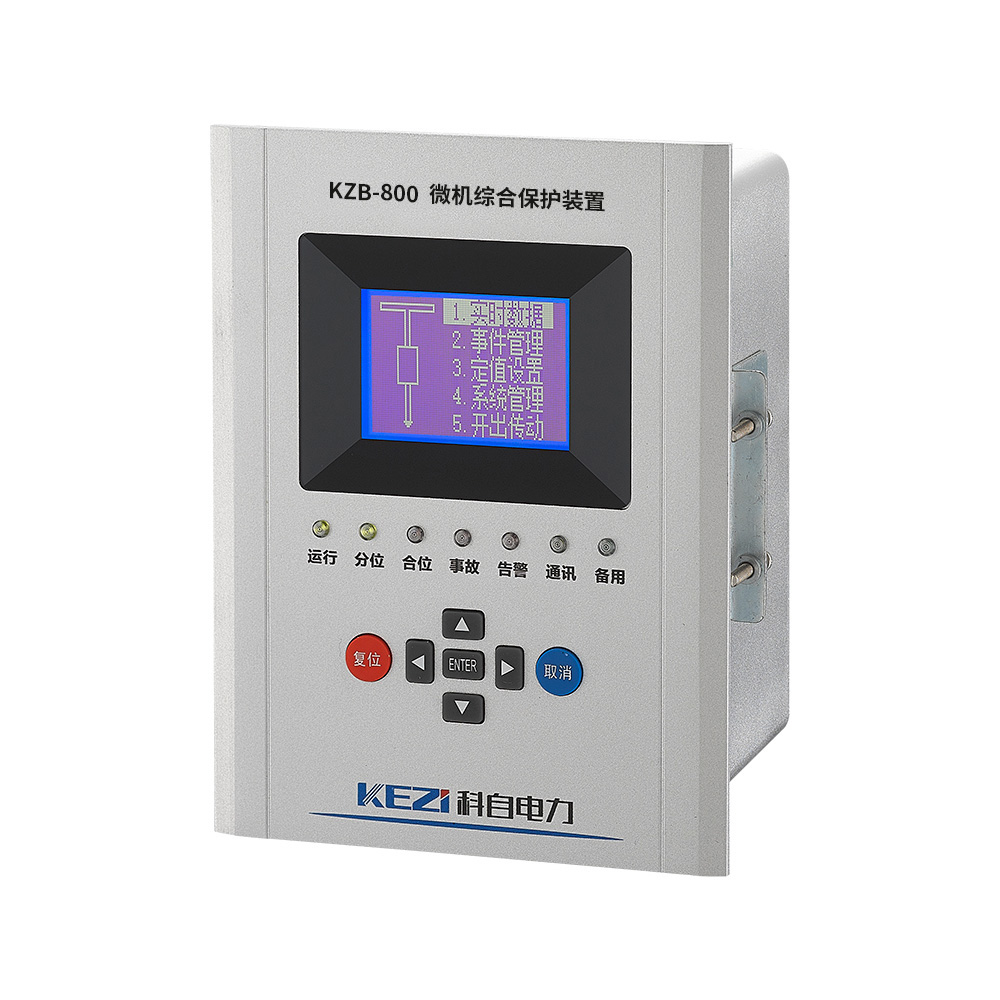

KZB-800系列數字式微機保護裝置適用于35kV及以下小電流/小電阻接地系統，集保護、控制、通信、監視等功能。裝置運用元件可編程設計思想減少了維護工作量和備品備件，其能靈活地滿足多種應用場合需求,是傳統電磁式繼電保護理想的替代產品。KZB-800Z微機保護裝置：
■ 進（饋）線保護 ■ 母聯分段保護
■ 變壓器保護 ■ 電動機保護
■ 電容器保護 ■ 單PT保護
■ 進線備自投保護 ■ 母聯備自投保護
KZB-800B微機保護裝置：
■ 進線備自投保護 ■ 母聯備自投保護
■ 母聯斷路器保護
KZB-800PT微機保護裝置：
■ PT自動手動并列 ■ PT電壓保護
1.2 主要特點
? 采用高性能32位處理器，提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
? 特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
? 高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值數字化校正，并能有效抑制噪聲與偏移。
? 強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相-線變換，角度，阻抗，功率等。
? 能夠連續記錄64 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
? 采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
? 主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
? 增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
? 完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
? 全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；可分布式就地安裝在開關柜上，也可集中組屏。
? 表面貼裝工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100,000 小時。
1.3 裝置功能配置
功能項目 | KZB-800Z綜合型 | KZB-800B備自投 | KZB-800PT PT并列 | |
配置 | 開關量輸入 | 13路無源 | 13路無源 | 13路無源 |
繼電器輸出 | 8路干接點 | 8路干接點 | 8路干接點 | |
交流電流輸入 | 5路 | 5路 | 8路 | |
交流電壓輸入 | 4路 | 4路 | 0路 | |
保護 | 電流速斷保護 | n | n |
|
限時速斷保護 | n | n |
| |
過電流保護 | n | n |
| |
一般反時限過電流保護 | n |
|
| |
過負荷保護 | n | n |
| |
母聯充電保護 |
| n |
| |
零序電流保護 | n |
|
| |
負序電流保護 | n |
|
| |
低電壓 | n |
|
| |
過壓保護 | n |
| n | |
失壓保護 | n |
| n | |
零序電壓保護 | n |
| n | |
負序電壓保護 | n |
|
| |
重合閘保護 | n |
|
| |
后加速保護 | n |
|
| |
備自投保護 | n | n |
| |
PT并列 |
|
| n | |
電動機啟動過電流保護 | n |
|
| |
過熱保護 | n |
|
| |
啟動時間過長保護 | n |
|
| |
低壓側零序電流保護 | n |
|
| |
非電量保護（6路） | n |
|
| |
監視 | 開關量監視 | n | n | n |
異常告警：CT斷線 | n |
|
| |
異常告警：PT斷線 | n |
| n | |
異常告警：控制回路斷線 | n |
|
| |
事件記錄 | n | n | n | |
故障錄波 |
|
|
| |
控制 | 防跳電路 | n | n |
|
通信 | 通信MODBUS協議 | n | n | n |

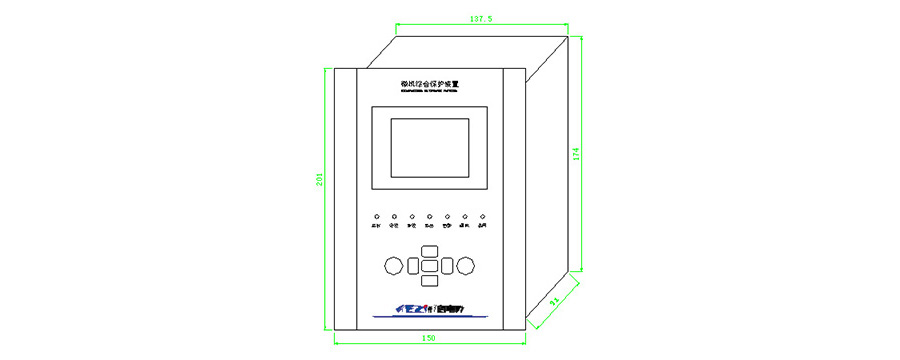

1.4 裝置開孔尺寸及端子定義圖

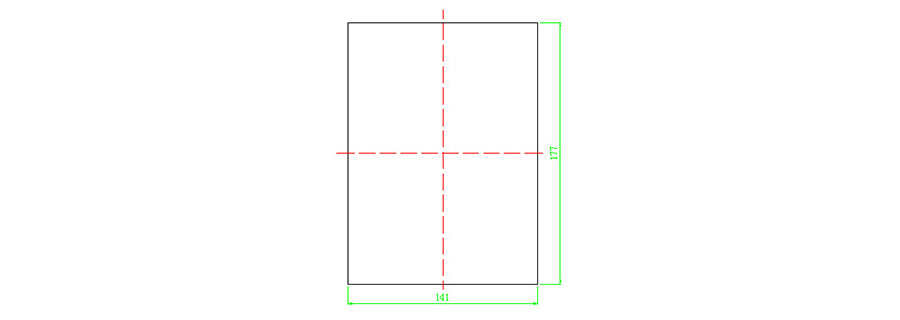

開孔尺寸圖
