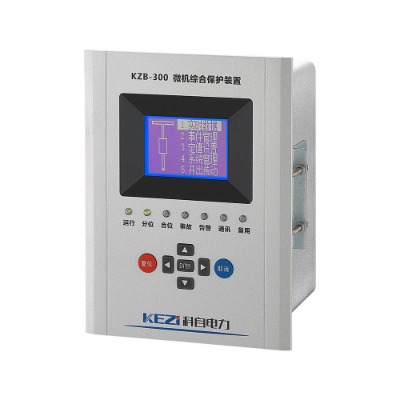

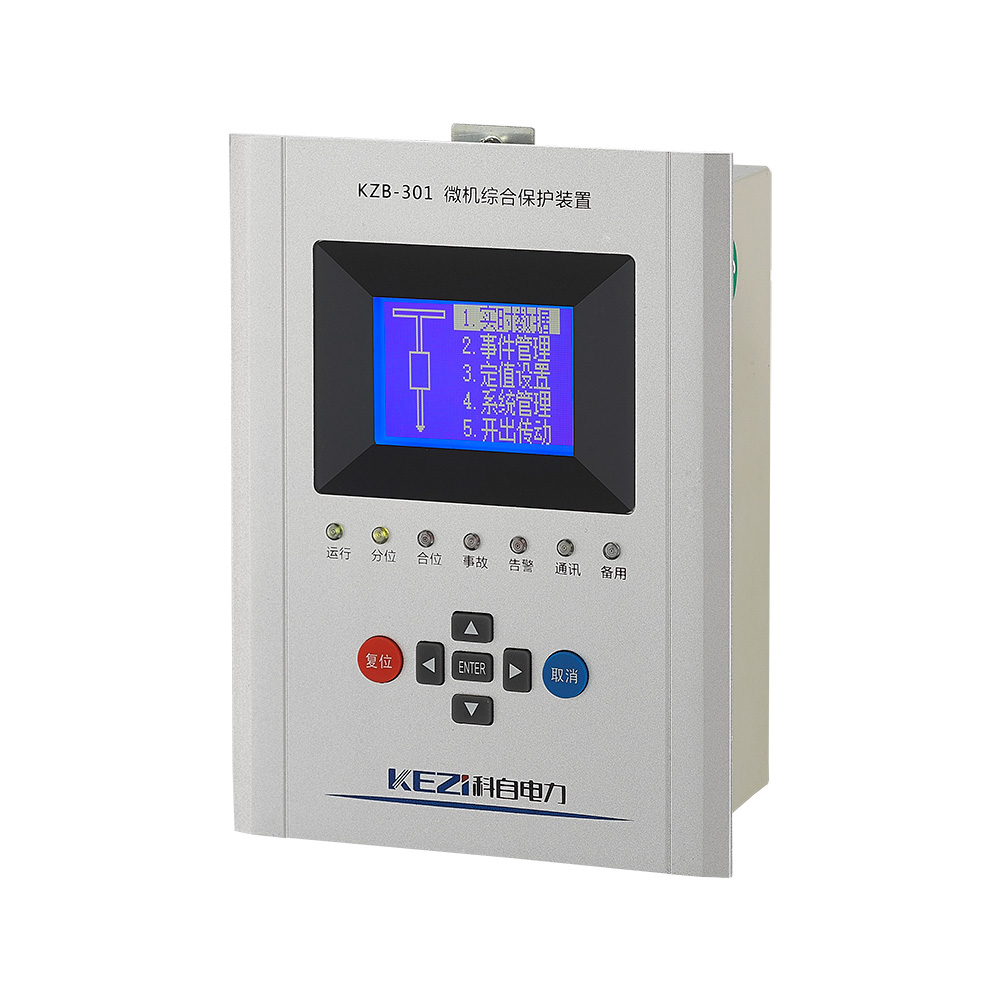

產品簡介:
KZB-301數字式微機保護裝置適用于35kV 及以下小電流/小 電阻接地系統,集保護、控制、通信、監視等功能。裝置運用元件可編程設計思想減少了維護工作量和備品備件,其能靈活地滿足多種應用場合需求,是傳統電磁式繼電保護理想的替代產品。主要技術參數
工作電源:AC/DC 85~265V
額定電壓:100V(線電壓)
額定電流:5A或1A(訂貨時注明)
開關量電壓:AC/DC220V(外部提供)
出口觸點負載:5A 250VAC(阻性)
通訊接口: RS485通訊,MODBUS協議
?
應用范圍
KZB-301綜合微機保護裝置:
a) 進(饋)線保護 e) 母聯分段保護 ?
b) 變 壓器保護 f ) 電 動機保護
c) 電 容器保護 g) 單PT保護
d) 進 線備自投(自投、自復) h) 母 聯備自投(自投不自復)
?
工作環境條件
?環境溫度:-10~+55℃
相對濕度:不大于95%,無凝露
大氣壓力:80~110kPa
其它條件:裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質,且具有防雷、雨、雪設施
試驗的標準大氣條件:溫度+15~+35℃,濕度45%~75%,氣壓86~106kPa
?
功能特點
●采用高性能32位數字信號處理器(DSP),提供強大的運算處理能力,電路設計精潔,配備工業級元件,保障裝置穩定可靠運?行。
●特有的元件級-工程級-用戶級三級編程模式,元件類型現場可設定。開關量輸入、繼電器輸出可編程。
●高速、高精度交流信號測量,采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值有數字化校正,并能有效抑 制噪聲與偏移。
●強大的矢量化計算方法,可得到多種派生交流信號特征,包括正、負、零序,相線變換,角度,阻抗,功率等。能夠連續記錄64 次事件,具有故障時間、類型、峰值的保護動作全事件記錄。
●采用圖形液晶顯示屏(128x64),圖形、圖標和全中文顯示。
●主要信號回路配有電磁干擾吸收元件,可滿足惡劣電磁環境下的工作環境。
●增強的MODBUS通信接口,除正常數據外,還可傳輸實時波形、矢量數據等。
●完善的自檢功能,包括整定參數,記錄,操作回路,電流、電壓回路等異常監視。
●全封閉薄型金屬機箱,防水、防塵,并具有很強的抗靜電、電磁干擾能力;即可分布式就地安裝在開關柜上,也可集中組屏。
●表面貼裝工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示器、接線端子等)均采用國內外知名企業的成熟產品,保證 裝置平均無故障時間大于100, 000小時。
?

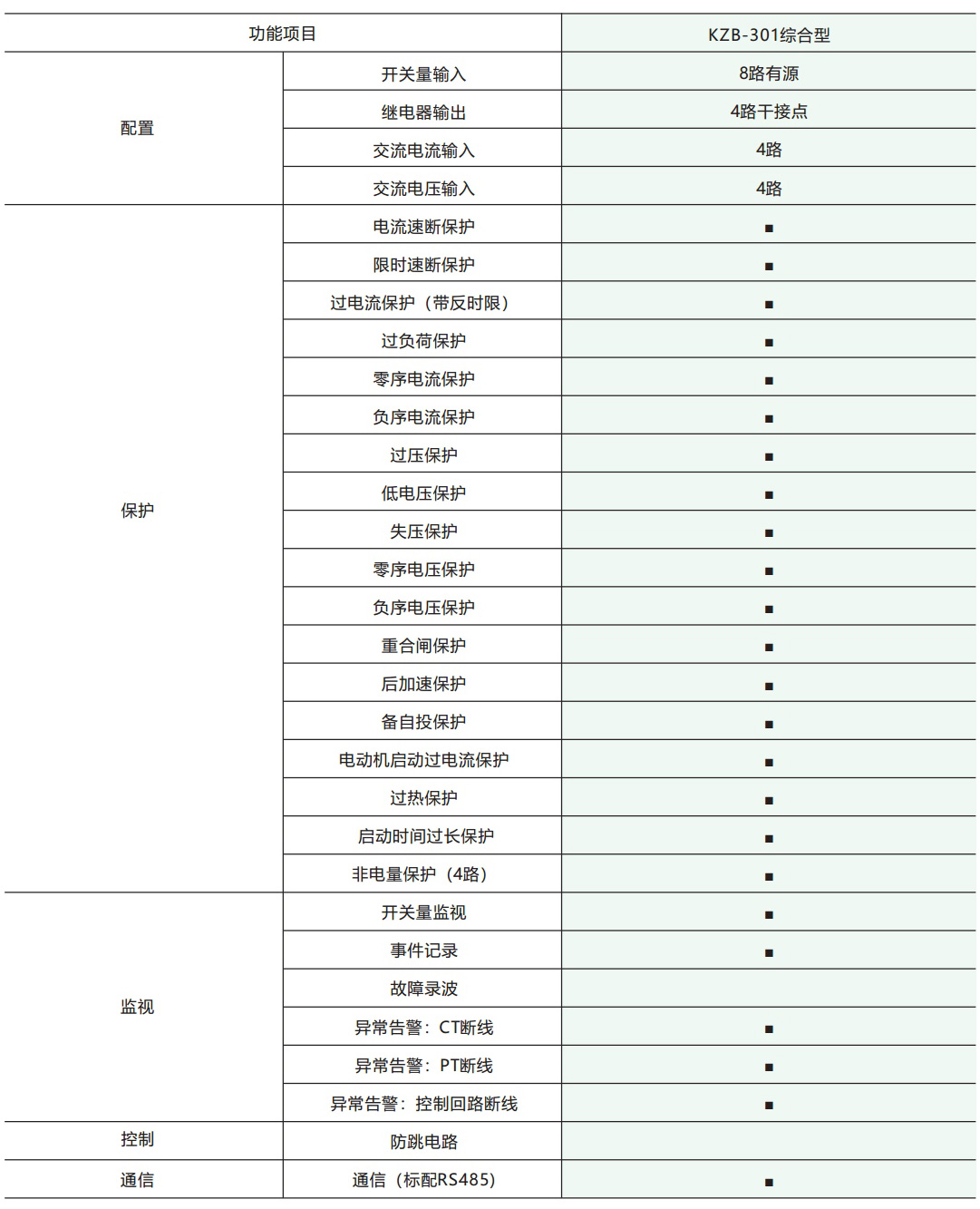

功能配置表

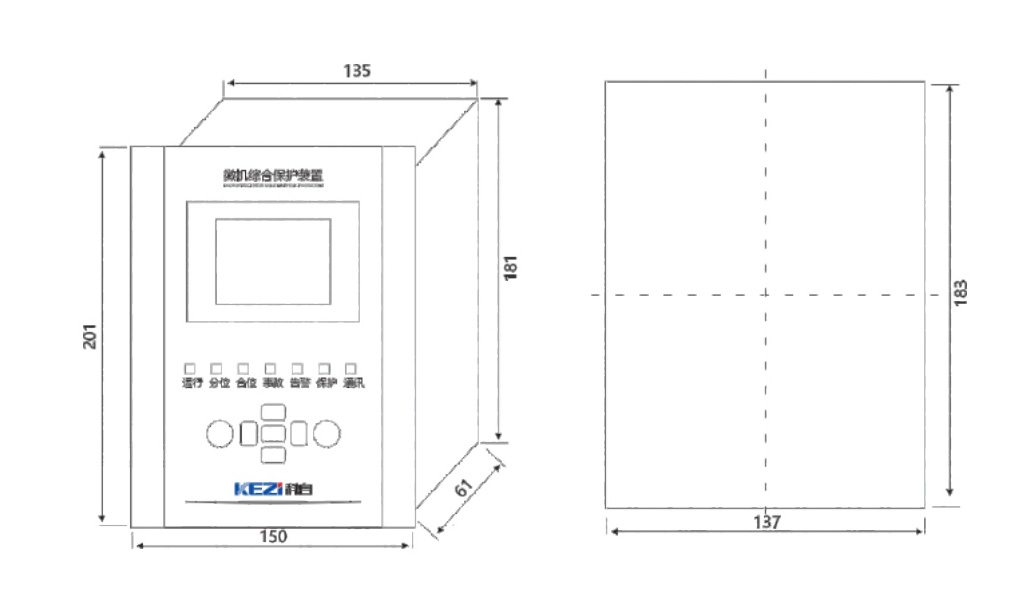

?外形及開孔尺寸圖
?

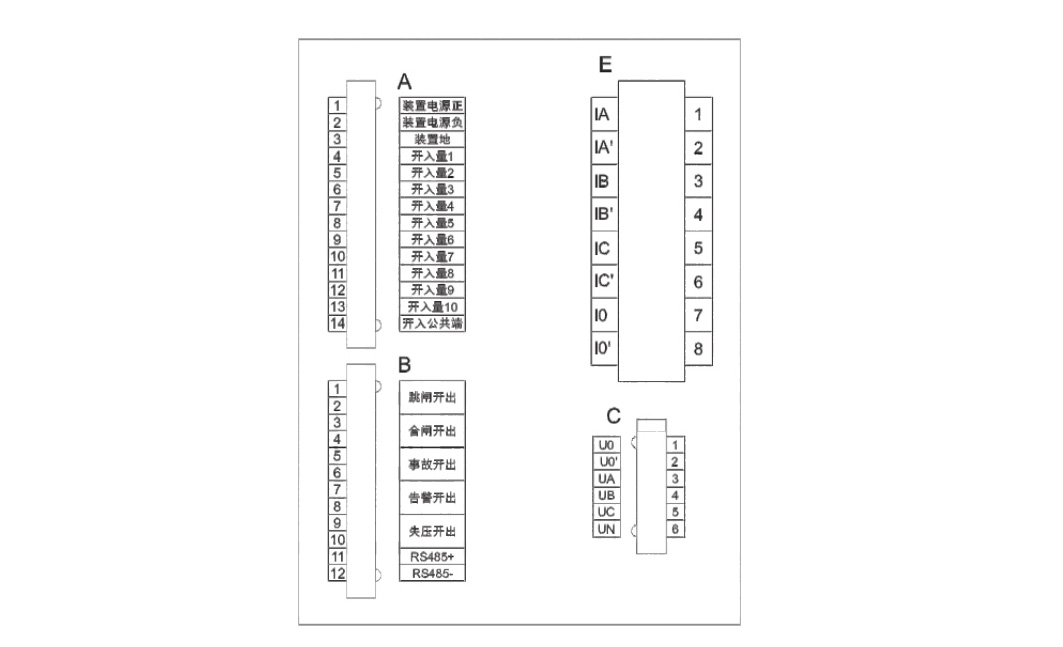

端子定義圖
?
