1. 裝置概述
1.1 主要用途及方案

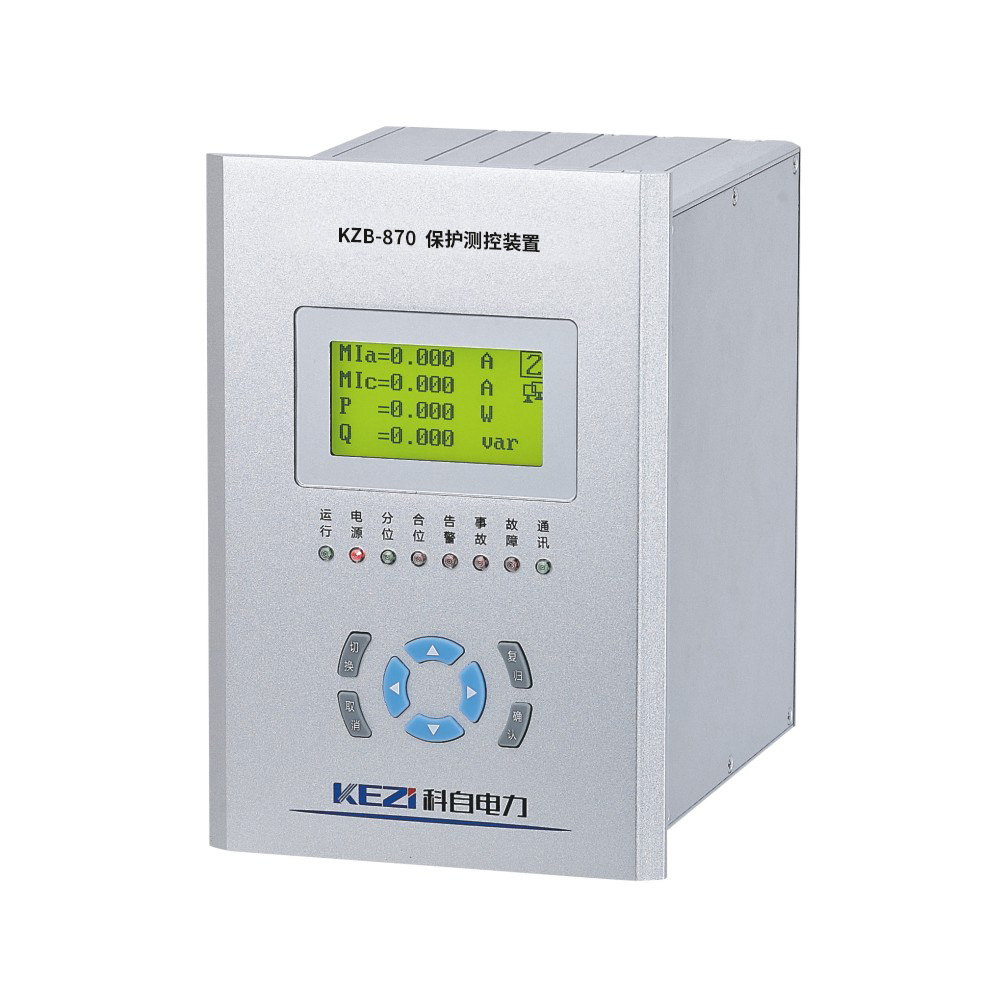

KZB-870 系列保護測控裝置由發電機保護、主變保護、線路保護，變壓器保護，電容器保護，電動機保護、電抗器保護、備自投、PT 保護等組成，可用于 110kV 及以下電壓等級的電網和發電廠廠用電系統。通過采用高性能 32 位 CPU 將保護、測控、通信功能集成于一體，適合與變電站綜合自動系統或電廠電氣自動化系統配套。裝置可以組屏集中安裝，也可直接安裝于開關柜上進行分散式控制。
1.2 技術特點
? 采用國際流行的高性能 32 位 CPU，內置資源豐富，外圍電路設計簡單，保證產品的制造質量及其穩定性。
? 測量三相電流和零序電流（Ia，Ib，Ic，Io），三相或線電壓（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率 P，無功功率 Q，功率因素 cosφ，頻率 f，有功電量 kWh，無功電量 kvarh。
? 硬件資源豐富，最多 16 路用戶可自定義名稱的開入量接口，提供 10 路繼電器出口。
? 有效、可靠的 PT 斷線判據，有效防止電機低電壓元件誤動作。
? 1 個 100M 以太網通信接口，1 個 RS485 通信接口，支持電力行業標準 DL/T667-1999（IEC60870-5-103 標準）和 MODBUS 通訊規約。
? 操作回路：防跳、跳合閘保護；斷路器位置監視。
? 完善的事件報告處理功能，可保存最新 32 次動作報告，最新 128 次 SOE 變位記錄報告，最新64 次裝置運行記錄報告，最新 16 次操作記錄報告。
? 對時功能，裝置具備軟件對時和硬件對時功能。硬件對時為秒脈沖對時或者 IRIG-B 碼對時，裝置自動識別。對時接口電平采用 485 差分電平。
? 故障錄波功能：可記錄保護啟動前 3 個周波、啟動后 5 個周波的電壓、電流波形。裝置可循環記錄 8 組錄波的波形數據。
? 裝置采用全封閉機箱，強弱電嚴格分開，同時在軟件設計上也采取相應的抗干擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。
2. 技術性能及指標
2.1 額定電氣參數
? 直流電壓：220V 或 110V（按訂貨要求）；
? 交流電壓：100V 或 100 / √3 V；
? 交流電流：5A 或 1A（按訂貨要求）；
? 頻率：50Hz/60Hz。
2.2 主要技術指標
? 精確工作范圍
電壓：1V～120V；KZB-870 系列保護測控裝置
電流：0.04In～20In (In =5A 或 In=1A)；
頻率：45Hz～55Hz。
? 測量精度
電流：0.5 級；
電壓：0.5 級；
有功功率、無功功率、功率因數：1 級；
頻率：≤±0.05Hz；
? 整定范圍
電流整定范圍：0.2In～20In；
電壓整定范圍：0.1～120.0V；
頻率整定范圍：45.0～55.0Hz；
短時間定值整定范圍：0.0～32.00S；
長時間定值整定范圍：0.0～9999.00S。
? 定值誤差
整定值誤差：不超過±3%；
動作值誤差不超過±5％；
事件記錄分辨率：≤ 2ms。
? 接點容量
跳閘電流：0.5 ～ 4 A。
合閘電流：0.5 ～ 4 A。
2.3 環境條件
? 環境溫度： -25℃～＋70℃；
? 相對濕度：5％～95％（產品內部不凝露，不結冰）；
? 大氣壓力：80kPa～110kPa
2.4 功率消耗
? 交流電流回路：當In=5A 時，每相不大于0.5VA；當In=1A 時，每相不大于0.3VA。
? 交流電壓回路：當額定電壓時，每相不大于0.5VA。
? 直流電源回路：當正常工作時，不大于 5W；當裝置動作時，不大于 10W。
2.5 過載能力
? 交流電流回路： 2倍額定電流，連續工作；10倍額定電流，允許10s；40倍額定電流，允許
1s。
? 交流電壓回路： 1.4 倍額定電壓，可連續工作。
2.6 絕緣性能
? 絕緣電阻
２KZB-870 系列保護測控裝置
３在正常試驗大氣條件下，裝置的外引帶電回路部分和外露非帶電金屬部分及外殼之間，以及電氣上無聯系的各回路之間，用500V的兆歐表測量其絕緣電阻值不小于100 MΩ。
? 介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，歷時1min的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時，其余回路等電位互聯接地。強電回路：AC 2KV或DC 2.8KV ，弱電回路：AC0.5KV或DC 0.7KV。
? 沖擊電壓
在正常試驗大氣條件下，裝置的直流輸入回路、交流輸入回路、輸出觸點等各回路對地，以及電氣上無聯系的各回路之間，能承受 1.2/50μs 的標準雷電波的短時沖擊電壓試驗，強電回路 5KV，弱電回路 1KV。
2.7 耐濕熱性能
裝置能承受 GB/T 7261 第 20 章規定的交變濕熱試驗。試驗溫度＋40℃±2℃、相對濕度（93±3）％，試驗時間為 48h（每一周期時間為 24h），在試驗結束前 2h 內，測量各外引帶電回路部分對外露非帶電金屬部分及外殼之間、以及電氣上無聯系的各回路之間的絕緣電阻應不小于 1.5MΩ；介質強度不低于規定介質強度試驗電壓值的 75％。
1.8 電磁兼容
? 輻射電磁場騷擾試驗：滿足 GB/T 14598.9－2002（IEC 60255-22-3:2000，IDT）規定的Ⅲ級試驗。
? 快速瞬變干抗試驗：滿足 GB/T 14598.10－2007（idt IEC 60255-22-4:2002）規定的Ⅳ級試驗。
?1MHz 脈沖群干擾試驗：滿足 GB/T 14598.13－2008（eqv IEC 60255-22-1:2007）規定的Ⅲ級試驗。
? 靜電放電試驗：滿足 GB/T 14598.14－1998（idt IEC 60255-22-2:1996）規定的 4 級試驗。
?電磁發射試驗：滿足 GB/T 14598.16－2002（IEC 60255-25:2000，IDT）規定的 A 類試驗。
? 浪涌（沖擊）抗擾度：滿足 GB/T 17626.5－2008（idt IEC 61000-4-5:2006）規定的 4 級試驗。
? 射頻場感應的傳導騷擾度：滿足 GB/T 17626.6－2008（idt IEC 61000-4-6:2006）規定的
3 級試驗。
? 工頻磁場抗擾度：滿足 GB/T 17626.8－2006（idt IEC 61000-4-8:2001）規定的 4 級試驗。
?脈沖磁場抗擾度：滿足 GB/T 17626.9－1998（idt IEC 61000-4-9:1993）規定的 4 級試驗。
? 直流電源電壓突降和電壓中斷影響：允許 GB/T 8367－1987（eqv IEC 60255-11:1979）中要求 100 ms 的電壓中斷，30％電壓突降 0.5 s。
2.9 機械性能
? 振動：裝置能承受 GB/T 11287-2000 中 3.2.1 規定的嚴酷等級為 1 級的振動響應試驗，3.2.2規定的嚴酷等級為 1 級的振動耐久試驗。
? 沖擊：裝置能承受 GB/T 14537-1993 中 4.2.1 規定的嚴酷等級為 1 級的沖擊響應試驗，4.2.2規定的嚴酷等級為 1 級的沖擊耐久試驗。
? 碰撞：裝置能承受 GB/T 14537-1993 中 4.3 規定的嚴酷等級為 1 級的沖擊碰撞試驗。
3. 裝置硬件
3.1 裝置結構

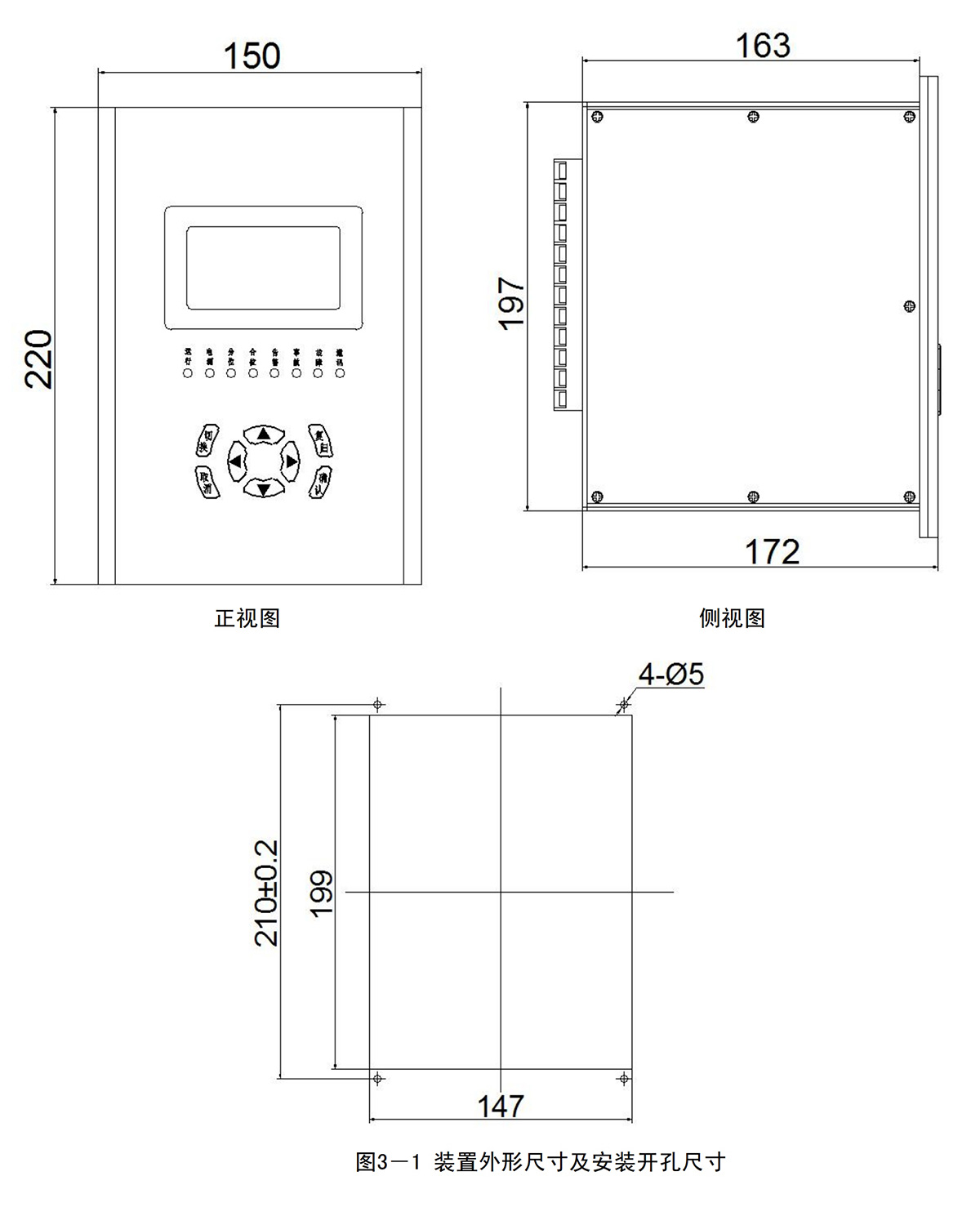

裝置機箱符合IEC60297-3 標準，整體嵌入式安裝，后接線，安裝開孔尺寸見圖3－1。
