產品簡介:
KZB9600系列產品是面向110KV及以下電力系統的繼電保護產品,適用于電力系統、石化、鋼鐵、冶金等工業企業的變電站,由線路保護、變壓器保護、電容器保護、電抗器保護、電動機保護、站用變保護、備用電源自投、PT并列等組成,它將保護、測控、通信等功能集成于一體,既可組屏安裝于控制室,也可就地安裝于開關柜內,全面支持電力行業通信標準DL/T 667-1999( I EC60870-5-103), 通過工業以太網接口與后臺監控組成綜合自動化系統,可快速實現四遙功能。主要技術參數
1、額定電壓范圍
a) ?工作電源: 85~264V(交 流或直流)。
b) ?控制電源: 220V(交 流或直流)。
2、額定交流參數
a) 額定電流: 5A或1A
b) 額定電壓: 100V或380V(線電壓)
c) 頻率:50Hz。
3、功率消耗
a) 工作電源功率消耗:正常功耗:小于 5W;最大功耗:小于 15W
b) 信號出口觸點容量:在電壓不大于 250V、電流不大0. 5A、 時間常數 L/ R 為(5±0. 75) ms的直流有感負荷回路中,觸點斷開容量為 30W,允 許長期通過電流不大于 3A。
4、過載能力
a) 交流電流回路:2倍額定電流,連續工作;10倍額定電流, 允許10s;40倍額定電流,允許 1s。
b) 交流電壓回路:1. 2 倍額定電壓,連續工作。
5、輸出觸點容量
a) 跳閘、合閘觸點容量:在電壓不大于 250V、電流不大于 1A、時間常數 L/ R為(5±0. 75) ms的直流有感負荷回路中, 觸點斷開容量為 50W,允 許長期通過電流不大于5A
e) 能承受 GB/ T 14598. 18- 2007 量度繼電器和保護裝置的電氣騷擾試驗:浪涌抗擾度試驗標準規定的嚴酷等級Ⅲ的浪涌沖擊試驗。
6、測量精度
a) 電壓、電流: 0. 5 級
b) 頻率: 0. 02Hz
?c) P、Q、COSΦ:1 級
d) 遙信分辨率: <2ms
7、電磁兼容性能
a) 能承受GB/ T 14598. 14- 1998( i dt I EC255- 22-2)標 準規定的嚴酷等級Ⅲ的靜電放電試驗。
b) 能承受GB/ T 14598. 9 -2002( i dt I EC255- 22-3)標 準規定的嚴酷等級Ⅲ的輻射電磁場干擾試驗。
c) 能承受GB/ T 14598. 13- 1998( i dt I EC255-22- 1)標 準規定的嚴酷等級Ⅲ的1MHz 脈沖群干擾試驗。
d) 能承受GB/ T 14598. 10- 2007( i dt I EC255-22- 4)標 準規定的嚴酷等級 B 的快速瞬變干擾試驗。b) 交流電流回路功率 消耗:小于 1VA 每相
c) 交流電壓回路功率消耗:小于 0. 5VA 每相
8、機械性能
a) 能承受 GB7261- 87-16 標準規定的嚴酷等級Ⅰ的振動試驗。
b) 能承受 GB7261-87- 17 標準規定的嚴酷等級Ⅰ的沖擊試驗。
c) 能承受 GB7261-87- 18 標準規定的嚴酷等級Ⅰ的碰撞試驗。
?
工作環境條件
正常溫度:-10℃~55℃
極限溫度:-30℃~700℃
存儲溫度:-40℃~85℃
相對濕度:≤95%,不 凝露
大氣壓力:80~110KPa
?
產品功能
●采用32位數字信號處理器(DSP),具有先進內核結構、高速運算能力和實時信號處理等出色特性,過去由于CPU性能等因素而?無法實現的保護算法可輕松實現。
●采集模塊采用16位的A/D轉換器,各項測量計算指標輕松達到要求。
●配備高速雙以太網絡通信接口。
●全封閉金屬機箱。機箱防水,防塵,并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分布式就地安裝在開關柜上,也可集中組屏安裝;裝置結構合理,便于安裝、配線和調試。
●表面貼片工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品,平均無故障時間達100, 000小時。
?●完善的自檢能力,發現裝置異常能自動告警;具有自保護能力,有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計,無需在現場調整采樣精度,測量精度不會因為環境改變和長期運行引起誤差增大。
●國際通用輸入電源模塊,兼容85~264V交流或直流工作電源,更在電源跌落和電壓突變方面有出色表現。
●斷路器操作回路具有交直流通用的硬件防跳閉鎖模塊,分/合閘操作回路的電流大小不影響模塊正常工作。強化的斷路器操作管理功能,對各種運行方式的變電站、配電站均能適用。
●開關量輸入支持直接跳閘或告警,用于瓦斯、溫度等重要保護或聯鎖跳閘。采用可設置變位確認時間窗技術,有效消除開關接點抖動和電磁干擾,保證遙信正確率達100%。
●人機接口符合人機工程設計要求,帶背光圖形液晶,菜單化設計,全中文顯示,合理化屏幕保護控制。顯示內容包括測量數據、開關量狀態、實時波形、事件記錄、故障錄波、保護定值和系統參數等。
●配置大容量的存儲模塊,可記錄10個錄波報告,記錄的事件數不少于1000條,具有掉電保持功能,便于分析故障原因和診斷設備缺陷。
?

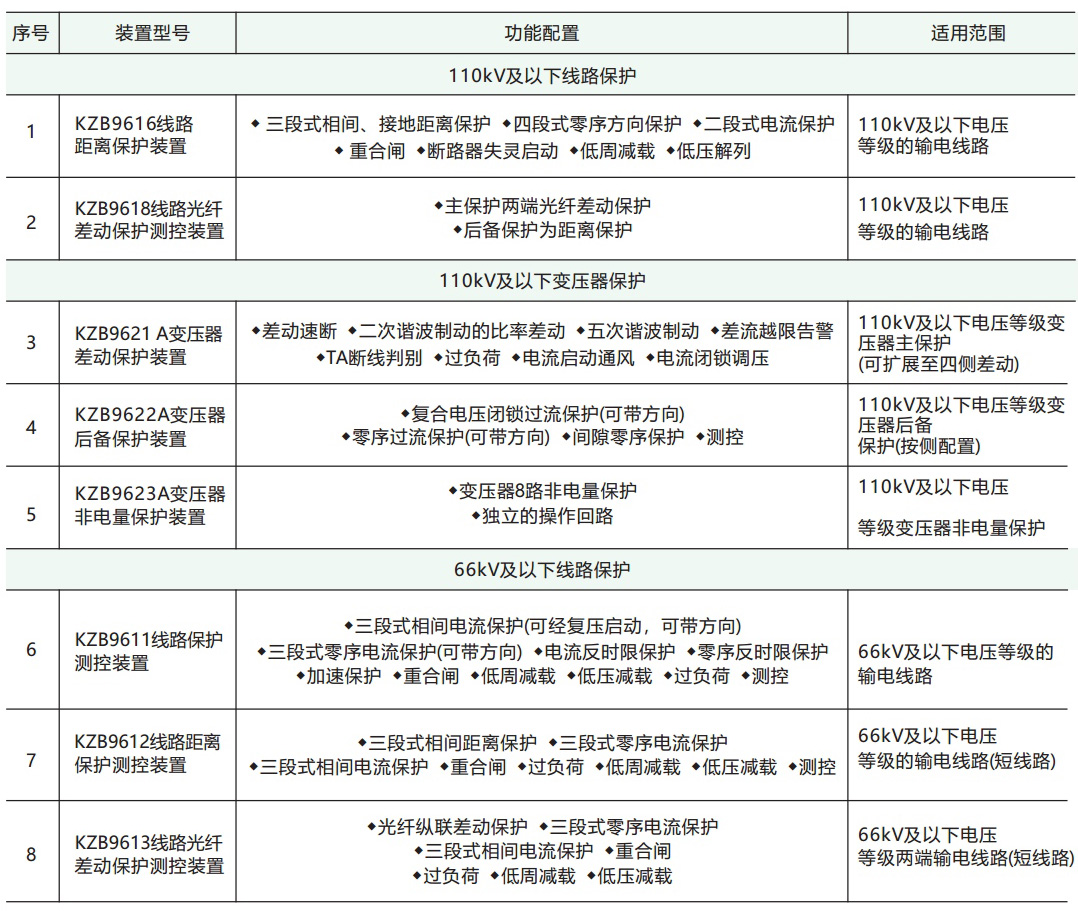

功能配置表


?
外形及開孔尺寸圖
端子定義圖
?
