產品簡介：
傳統的風電或光伏電站采用分散設備如PLC、防雷模塊、PT、電流變送器、電壓變送器等來完成對變壓器的保護、測控和信息上傳等功能。由于采用了多種輔助設備，使得整個系統接線故障點較多，調試、運行、維護難度相對較大。同時牽涉多個廠家的 設備，使得產品在投運、調試和維護中的協調難度也比較大。適用范圍
在風力發電站和光伏發電站設計過程中，為降低線路損耗，一般在風機旁或者逆變器旁配置10/ 35KV箱式升壓站。風電廠各風機間距達數百米，離集控室較遠；光伏站的每個逆變器離集控室也較遠，升壓變均處于空曠的野外，自然環境比較惡劣，不方便人工巡視；使得箱變測控成為風電或光伏電站的監控難點。

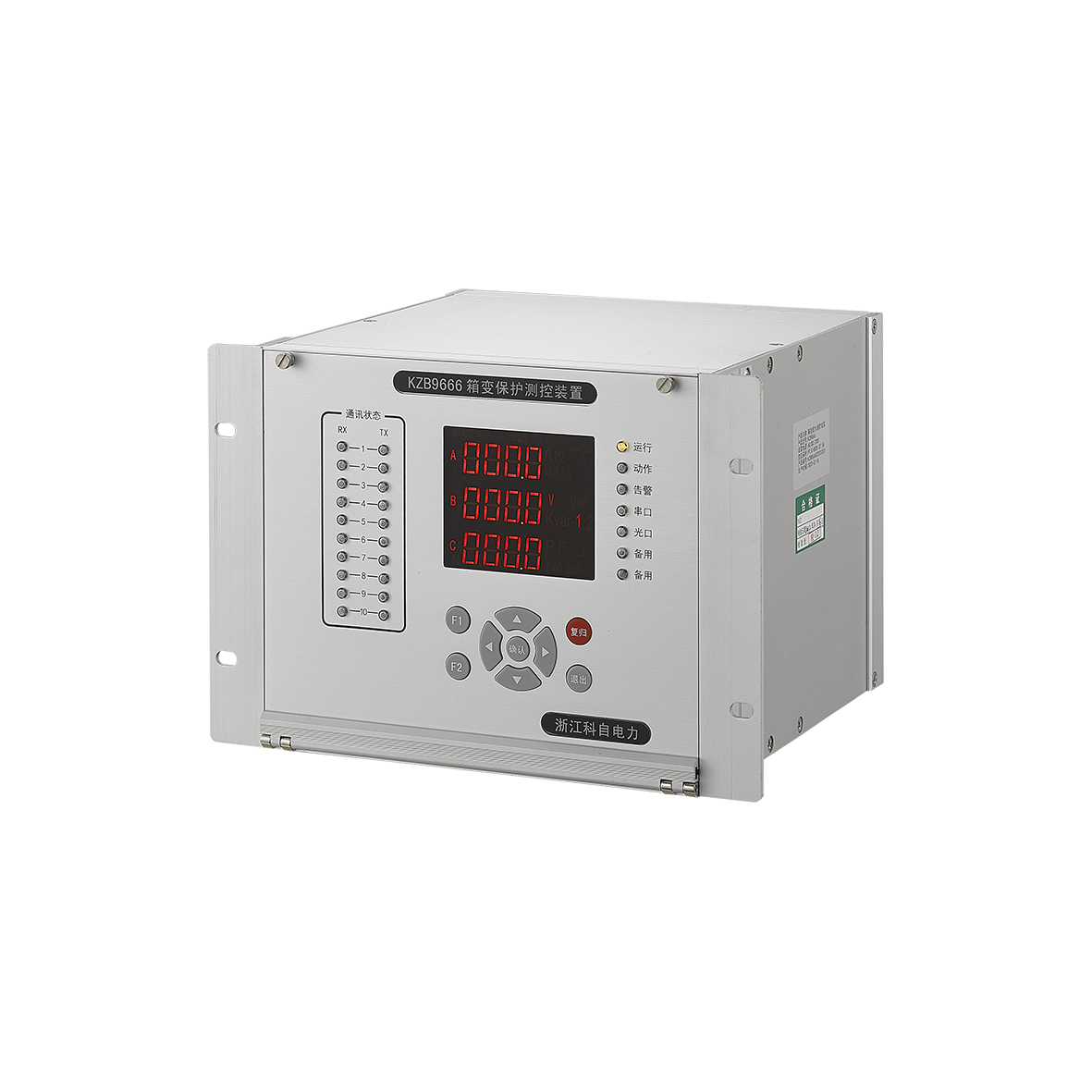

KZB9666箱變保護測控裝置能夠?qū)ο渥冞M(jìn)行保護和遠程監控，全面實現對風電箱變的“遙信、遙測、遙控、遙調”功能；實現風電或者光伏工程的“少人值班” 的運行管理模式。
功能特點
●采用4U半層標準鋁合金機箱；
●采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性，實現每周波64點采樣；
●數碼管顯示，適應極限高低溫（-40℃~75℃正常工作）；
●采樣精度高，測量電流、電壓精度為0. 5%；
●交直流寬范圍輔助電源，工作范圍為AC或DC85~265V；
●40路開關量輸入(含非電量輸入)，裝置自帶DC24V驅動；
●9路繼電器輸出；
●6路直流亮測量，標配3路熱電阻輸入，標配2路4-20mA輸入（可增至3路4- 20mA輸入,訂貨時需注明）；
●2路以太網，10/ 100M自適應，支持MODbus和I EC 60870- 5-103/ 104通訊協議；
●可配置規約轉換模塊（標配6路RS485接口，可增至10路RS485接口，1路以太網接口），支持現場多種設備接入和規約轉換，方便各種就地設備以光纖方式上傳各種信息；
●高抗干擾性，通過10項電磁兼容認證，所有指標均為最高等級通過。
保護功能
1、三段式過電流保護
2、零序過電流保護
3、非電量保護
4、過電壓保護
5、欠電壓保護
6、PT斷線
工作環境條件
環境條件：無爆炸危險、無導電塵埃、無腐蝕性的場所。
環境溫度：- 40℃~+75℃，不宜存儲在堿性、酸性或易爆氣體環境中。
環境濕度：在最高溫度為75℃時相對濕度不超過50%；在較低溫度下可以有較高的相對濕度，如在環境溫度為20℃時，環境最高濕度可達90%；因氣溫變化偶爾產生的凝露，應采取特殊措施。
大氣壓力：80kPa~110kPa
防護等級：IP50
功能特點
?1、沖擊電壓
a）裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，不小于100MΩ。
2、絕緣性能
a）絕緣電阻：裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，各等級的各回路絕緣電阻不小于20MΩ。
b）介質強度：在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1分鐘的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。通信回路有防雷電路，不得進行任何交流或直流耐壓測試，否則將損壞防雷器件。
3、機械性能
a）振動：裝置能承受GB/ T 11287-2000中3. 2. 1規定的嚴酷等級為1級的振動響應試驗，3. 2. 2規定的嚴酷等級為1級的振動耐久試驗。
b）沖擊：裝置能承受GB/ T 14537- 1993中4. 2. 1規定的嚴酷等級為1級的沖擊響應試驗，4. 2. 2規定的嚴酷等級為1級的沖擊耐久試驗。
c）碰撞：裝置能承受GB/ T 14537- 1993中4. 3規定的嚴酷等級為1級的沖擊碰撞試驗。
?

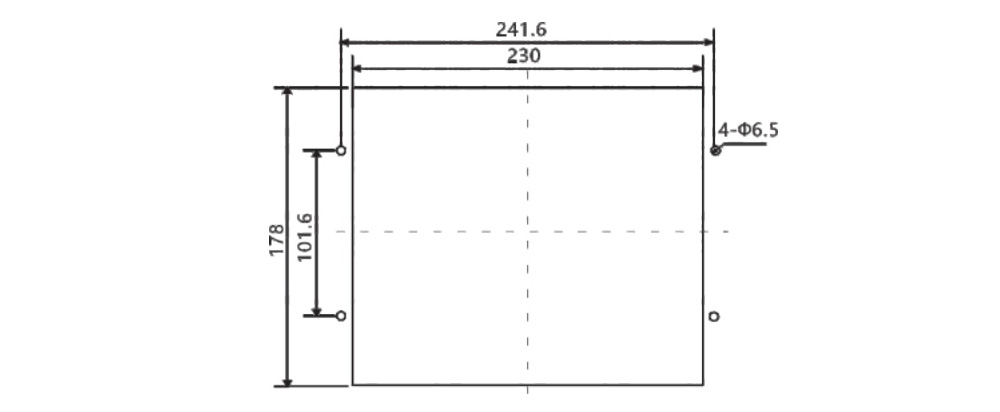

外形尺寸圖

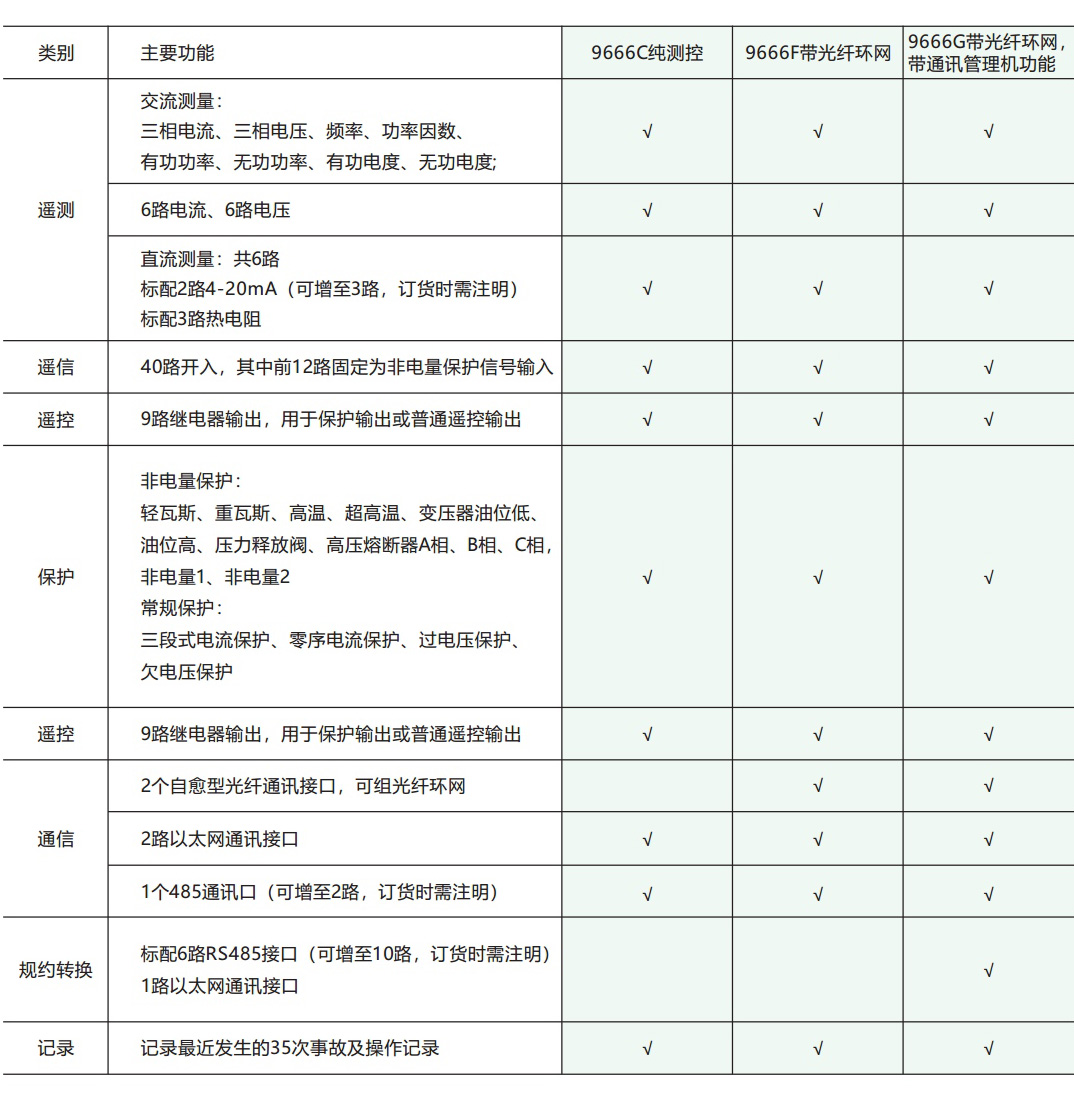

產品選型表
?
