產品簡介：

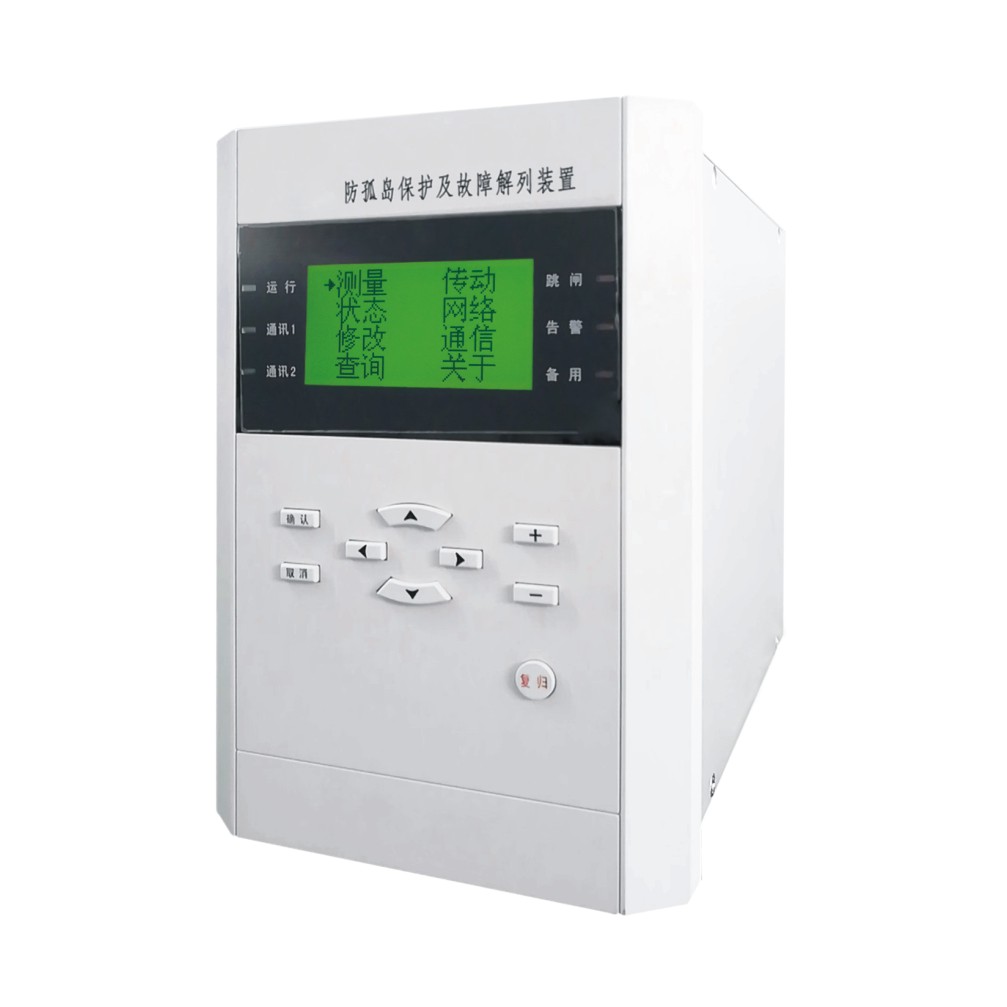

KZG- 6300( D)防孤島保護及故障解列裝置適用于110kV以下電壓等級的負荷側或小電源側的故障解列裝置，可組屏安裝， 也可以在開關柜上就地安裝。故障解列裝置不同于因系統有功、無功缺額而設置的低頻低壓減載（解列）裝置，兩者不能等同混 用。當使用該裝置的低壓解列功能時，要特別注意PT斷線的判別邏輯。工作環境條件
工作溫度：－10℃~+50℃
貯運溫度：－25℃~+70℃
大氣壓力：80kPa~110kPa
相對濕度：不大于90%
主要技術參數
裝置電源：直流或交流220V或110V（訂貨時說明）
額定交流：線電壓100V，電流5A或1A；頻率50Hz
功率消耗：電源回路不大于10瓦；交流回路不大于0. 5伏安/相
功能特點
1、整定范圍
a）電 流 ： 0. 1I n~1. 4I n （ I n表 示 額 定 電 流 ， 以 下 同 ）
b）電 壓 ： 0. 1Un~1. 4Un （ Un表 示 額 定 電 壓 ， 以 下 同 ）
2、保護誤差范圍
a）電流（電壓）：當定值低于額定值時誤差不超過0. 02In （Un）, 值高于額定值時不超過±2%
b）時間：動作誤差時間不大于±20ms，動作時間整定為Os時，動作時間不大于40ms
3、測量范圍
a）電流：0. 01I n～1. 40In
b）電壓：0.01Un～1.40Un
c）頻率：44.9Hz～55.1Hz
4、測量誤差范圍
a）頻率：±0.02％
b）電流：±0.3％
c）電壓：±0.3％
d）遙信事件記錄分辨率：不大于2ms
e）遙控正確率：不低于99. 99%
5、沖擊電壓
a）裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，不小于100MΩ。
6、絕緣性能
a）絕緣電阻：裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，不小于100MΩ。
b）介質強度：裝置電源回路、交流回路、出口回路對地能承受2kV的工頻試驗電壓，開入量回路之間及對地能承受1kV工頻試驗電壓，歷時1分鐘,無 絕緣擊穿或閃絡現象。
7、觸電性能
a）在電壓不大于250V，電流不大于0. 5A的直流有感負荷電路（τ＝5±0. 75ms）中，觸電斷開容量為50W，或在電壓不大于250V，電流不大于0. 5A的交流電路（cosψ＝0. 4±0. 1）中觸點斷開容量為250VA。電壽命次數為1000次。
8、抗干擾性能
a）承受高頻脈沖干擾能力：裝置能承受《GGB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容要求》中嚴酷等級為Ⅲ級、頻率為1MHz和100kHz的高頻脈沖干擾。
b）承受靜電放電干擾能力：裝置能承受《GB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容要求》中規定的嚴
酷等級為Ⅳ級、電壓為15kV的靜電放電干擾。
c）承受輻射電磁場干擾能力：裝置能承受《GB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容要求》中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾。
d）承受快速瞬變干擾能力：裝置能承受《GB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容要求》中規定的嚴
酷等級為Ⅳ級的快速瞬變干擾。
e）承受輔助激勵量中斷干擾能力：裝置能承《GB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容要求》中規定的持續時間為100ms的輔助激勵量中斷，裝置不會以錯誤的方式改變其輸出狀態。
?f）承受浪涌（沖擊）干擾能力：裝置能受《GB/ T14598. 26-2015 量度繼電器和保護裝置的電磁兼容 要求》中規定的
嚴酷等級為I V級的浪涌（沖擊）干擾。試驗期間，輔助激勵量為額定值，輸入激勵量為動作值的臨界狀態，裝置不應誤動。試驗后元器件不應損壞。
9、抗干擾性能
a）裝置能承受《GB/ T7261-2016 繼電器及裝置基本試驗方法》中第16章規定的嚴酷等級為I級的振動響應，振動耐久試驗。
b）裝置能承受《GB/ T7261- 2016 繼電器及裝置基本試驗方法》中第17章規定的嚴酷等級為I級的沖擊響應，沖擊耐久試驗。
c）裝置能承受《GB/ T7261- 2016 繼電器及裝置基本試驗方法》中第18章規定的嚴酷等級為I級的碰撞試驗。
主要功能
1、二段零序過壓解列保護
2、二段低壓解列保護
3、二段低周解列
4、二段母線過壓解列保護
5、二段高周解列，逆功率保護
6、18路遙信
7、1路485口，1路CAN口，1路以太網口

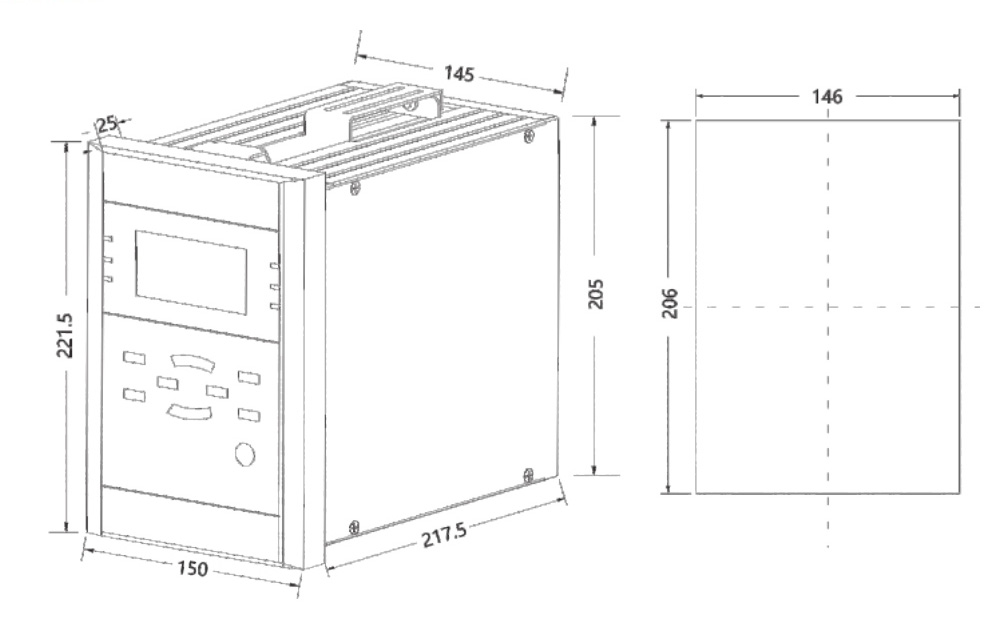

?外形尺寸圖
?
