產品簡介：

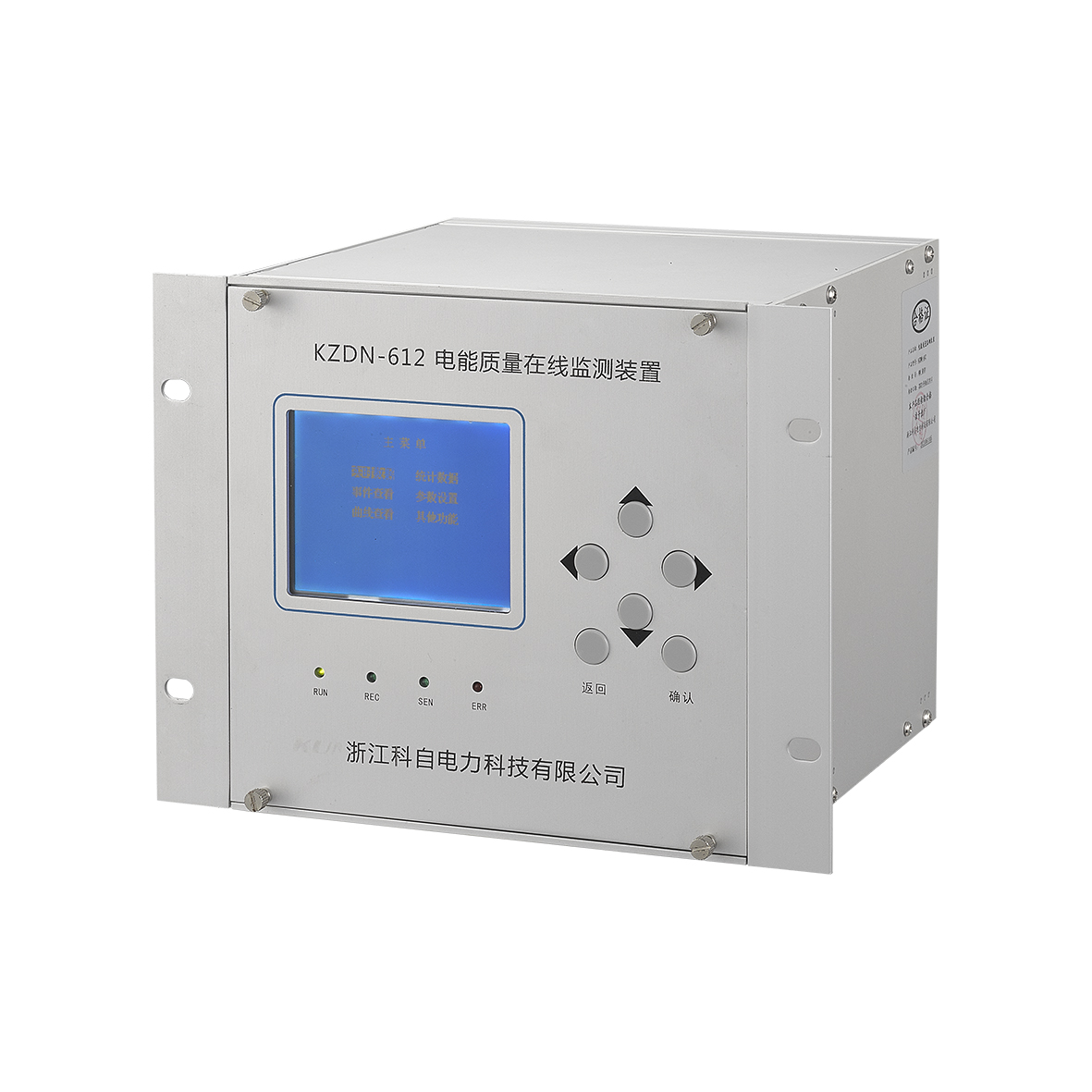

在電網中，三相負荷不平衡、電力系統諧振接地等會產生負序，大功率整流和非線性設備等 會產生諧波。負序和諧波嚴重影響了供電質量，它們首先影響了電力設備安全運行。諧波可能引 起諧振，諧振高壓加在電容器兩端，因為高次諧波對電容器阻抗很小，所以電容器易過負荷而擊 穿；高次諧波電流流入變壓器，鐵芯損耗增加；高次諧波電流流入電動機，不僅鐵芯損耗增加， 而且使轉子發生振動，嚴重影響加工質量；高次諧波使保護設備誤動作，使系統損失加大；高次 諧波使電力系統發生電壓諧振，在線路上引起過電壓，會擊穿設備絕緣。負序和諧波對發電機不 僅有熱效應，產生局部發熱，而且會使發電機組產生振動，并伴有噪音，嚴重威脅機組的安全穩 定運行。 本公司生產的電能質量監測裝置采用先進的 32 位DSP 處理器，是具有高速采樣、計算、分 析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網的高達 63 次的諧波 含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功 功率、無功功率、真功率因數、相移功率因數、真有效值、正負序等電能質量指標。主要功能
裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。裝置主要具有以下功能：
1、基本測量
? 電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數。
2、基本監測指標
? 三相基波電壓、電流有效值，基波功率、功率因數、相位等；
? 電壓偏差；
? 頻率偏差；
? 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
? 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；各次諧波的有功、無功功率等；
3、高級監測指標
? 間諧波；
? 電壓波動、閃變；
? 電壓驟升、驟降、短時中斷；
4、顯示功能
?裝置面板上帶有大屏幕LCD顯示器，以圖形方式顯示主要電能質量監測指標的實時數據。
5、設置功能
?可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。
6、記錄存儲功能
?可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95％概率大值中的一項）在裝置上最長保存時間為1年以上，之后按”先進先出”原則更新。
7、統計功能
?裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。
8、通訊功能
?裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口與遠方通訊。
9、暫態事件觸發錄波功能
?可根據客戶要求設定事件觸發限值，記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。
?
